一、DZM-X4稱重變送模塊產品介紹

產品品牌：美國中克塞爾 ZXSCELL

產品系列：DZM-X4

產品類型：卡軌式四通道稱重變送模塊

產品特點：

（1）針對工業現場多通道重量變送需求而開發的卡軌式稱重變送模塊

（2）該模塊具有四通道重量變送

（3）體積小巧、性能穩定、操作簡單

（4）全不銹鋼材質，更強的EMC防護性能，抗干擾能力強

（5）更耐粉塵及抗腐蝕

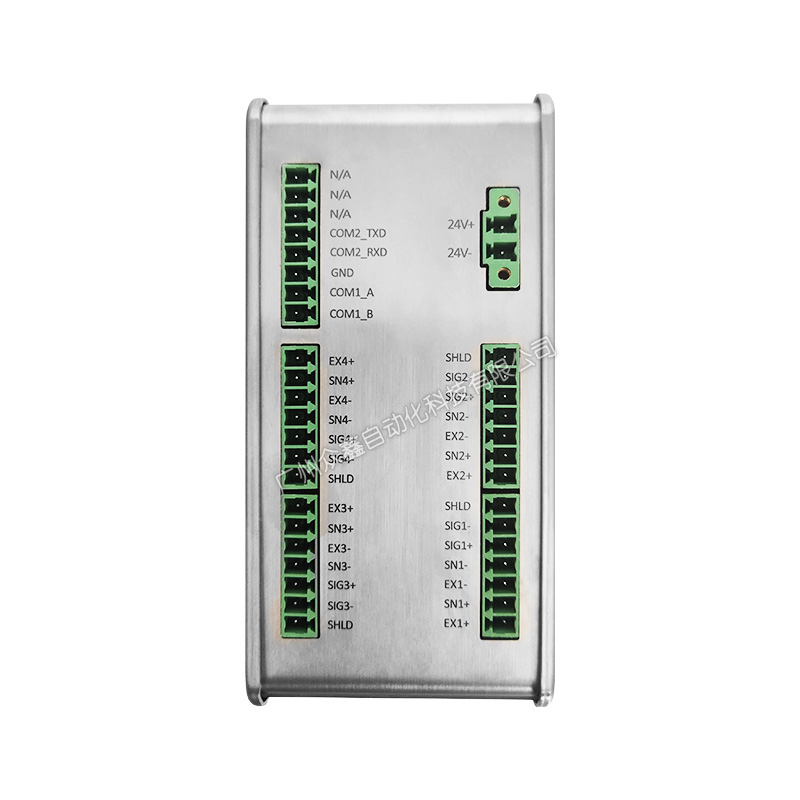

（6）4路6線制傳感器接口；1路RS485接口、 1路RS232接口；4路模擬量輸出

（7）4入8出晶體管I/O；單網口，支持Modbus TCP協議; 或總線類雙網口，支持 Ethernet/IP、Profinet 、EtherCat協議；1路CANOPEN接口，支持 CAN通訊

（8）零點恢復功能：支持重新上電后回到斷電前的零點；支持理論值標定，標定過程3s內穩定，可自動確認

（9）可廣泛應用于鋰電、橡塑化工、飼料等不同行業的重量變送現場

二、DZM-X4稱重變送模塊功能應用

1、RS-232點對點串行通訊

連續輸出或命令輸出格式

提供全兼容協議可供用戶快速升級

支持遠程清零及皮重操作

ESD抗靜電接口保護

2、RS-485多點式串行通訊

波特率2400~115200bps之間可選

通訊響應時間小于5ms

作為從站支持主站的數據采集

支持MODBUS RTU從站協議

3、模擬量輸出接口

支持多種模擬量輸出，0~10V，0~5V，4~20mA，0~20mA多種輸出格式。

16位模擬量輸出精度：1/32,767

重量作為模擬量輸出無需加載即可在面板上調整模擬量

4、稱重計量

重量顯示精度：1/1,000,000。

藍牙通訊，接口豐富，多種組合接口。

免砝碼標定，打印內容可選。

儀表I/O口測試及串口測試功能。

儀表可連接手機APP監測狀態和配置參數。

5、10/100M工業以太網接口

通過交換機接入上位PC或PLC

RJ-45標準接口，含網絡狀態指示

通訊速率10/100M，從站數據不限

簡單易用的TCP\UDP協議及控件

支持動/靜態網絡系統

6、上下限位報警輸出

鍵盤可設定上下限位報警值

報警點通過內置繼電器干觸點輸出

罐體稱量中支持補料功能

部分型號只支持3個報警點

7、預置點模式定量稱重應用

鍵盤最多可以設置4個預置點值，部分型號只支持3個預置點，具體取決硬件的選擇

預置點值通過內置繼電器干觸點輸出

預置點狀態表現為預置值與顯示值（毛重或凈重）絕對值的比較結果

8、多物料串行定量稱重配料并聯網

支持定值加料或定值放料控制

鍵盤可預設定四個目標重量值

繼電器自動控制對應的閥門

加放料精度自動修正

輸入輸出控制接口功能可人工設定

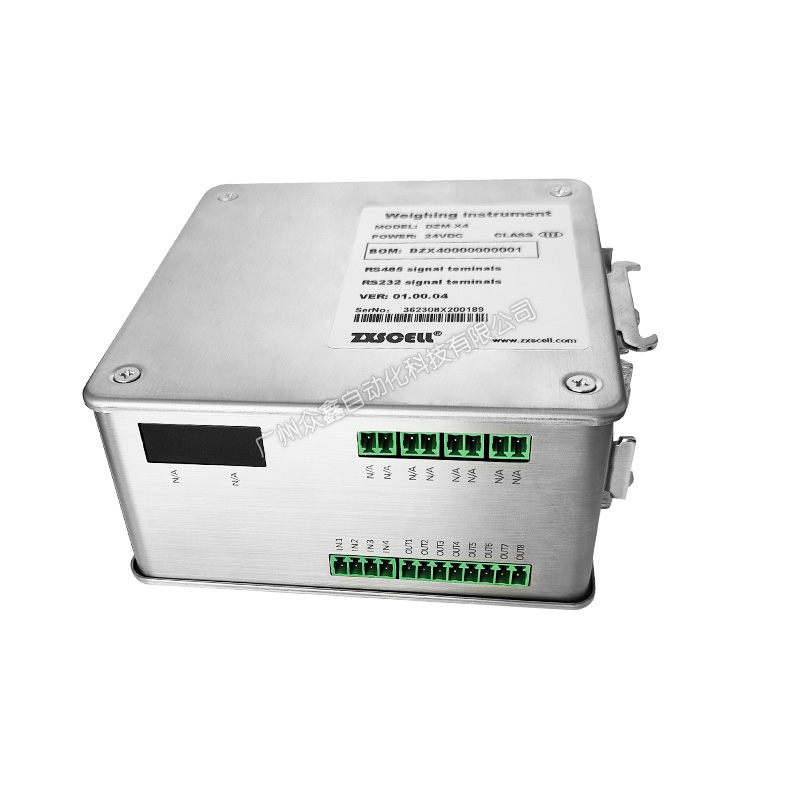

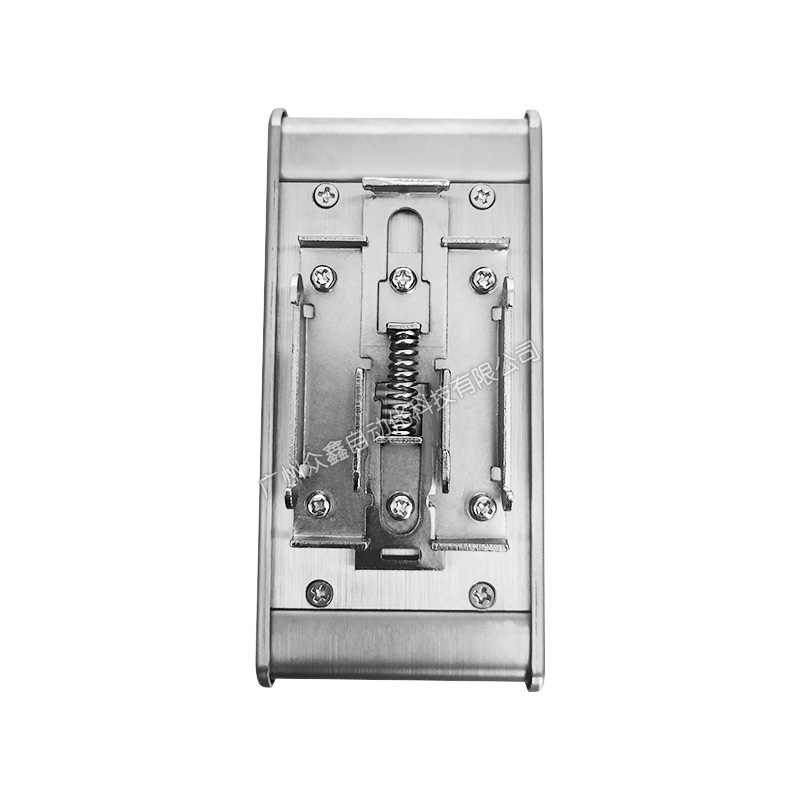

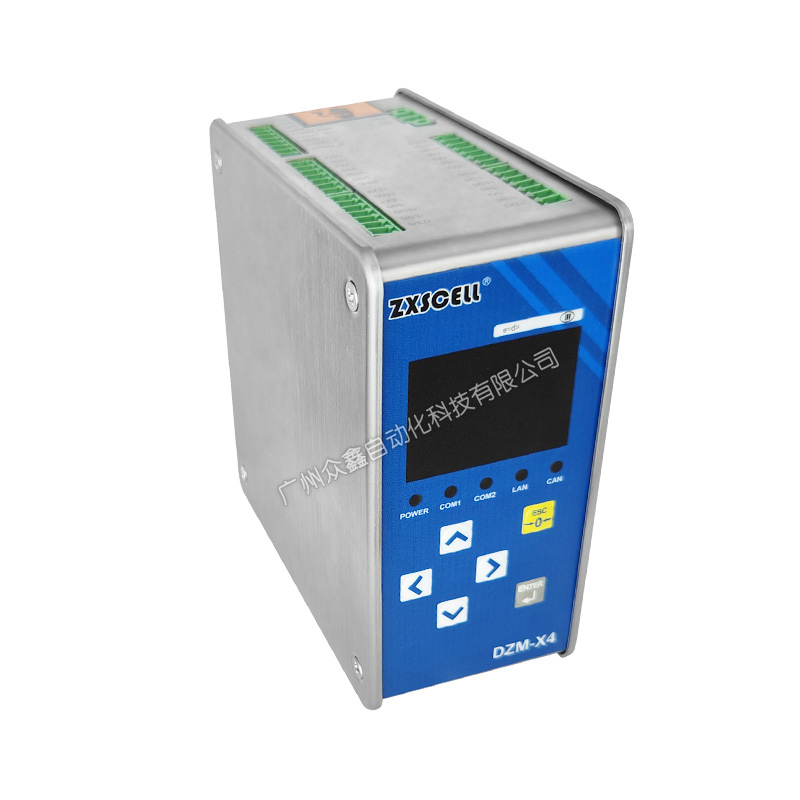

三、DZM-X4稱重變送模塊產品圖片

四、DZM-X4稱重變送模塊技術參數
