一、WT稱重顯示控制器產品介紹

產品品牌：美國中克塞爾 ZXSCELL

產品系列：WT

產品類型：稱重顯示控制器

產品介紹：

儀表是一款采用32位高速單片機平臺，高精度24位模數轉換器，電氣連接采用可靠的插拔式接線端子，特別適合各種工業環境進行高精度重量采集。可實現與PC、PLC、DCS等設備的實時現場總線通訊。廣泛應用于冶金，化工，建材，涂料，糧食與飼料等行業。

產品特點：

（1）鋁合金嵌入式外殼；

（2）6位可靠耐用的LED數碼管顯示，字高20mm；

（3）雙串口，支持MODBUS RTU協議；

（4）5路繼電器輸出、3路輸入；

（5）可選配以太網接口，支持MODBUS TCP協議（M）；

（6）可選配Profibus DP接口（P）；

（7）可選配模擬量輸出接口

二、WT稱重顯示控制器功能應用

1、RS-232點對點串行通訊

連續輸出或命令輸出格式

提供全兼容協議可供用戶快速升級

支持遠程清零及皮重操作

ESD抗靜電接口保護

2、RS-485多點式串行通訊

波特率2400~115200bps之間可選

通訊響應時間小于5ms

作為從站支持主站的數據采集

支持MODBUS RTU從站協議

3、模擬量輸出接口

支持多種模擬量輸出，0~10V，0~5V，4~20mA，0~20mA多種輸出格式。

16位模擬量輸出精度：1/32,767

重量作為模擬量輸出無需加載即可在面板上調整模擬量

4、稱重計量

重量顯示精度：100~100，000可選。

多種數據濾波可選，以滿足動/靜態不同應用的需求。

鍵盤或遠程清零、皮重操作與標定。

涵蓋峰和谷值保持。

5、10/100M工業以太網接口

通過交換機接入上位PC或PLC

RJ-45標準接口，含網絡狀態指示

通訊速率10/100M，從站數據不限

簡單易用的TCP\UDP協議及控件

支持動/靜態網絡系統

6、上下限位報警輸出

鍵盤可設定上下限位報警值

報警點通過內置繼電器干觸點輸出

罐體稱量中支持補料功能

部分型號只支持3個報警點

7、預置點模式定量稱重應用

鍵盤最多可以設置4個預置點值，部分型號只支持3個預置點，具體取決硬件的選擇

預置點值通過內置繼電器干觸點輸出

預置點狀態表現為預置值與顯示值（毛重或凈重）絕對值的比較結果

8、多物料串行定量稱重配料并聯網

支持定值加料或定值放料控制

鍵盤可預設定四個目標重量值

繼電器自動控制對應的閥門

加放料精度自動修正

輸入輸出控制接口功能可人工設定

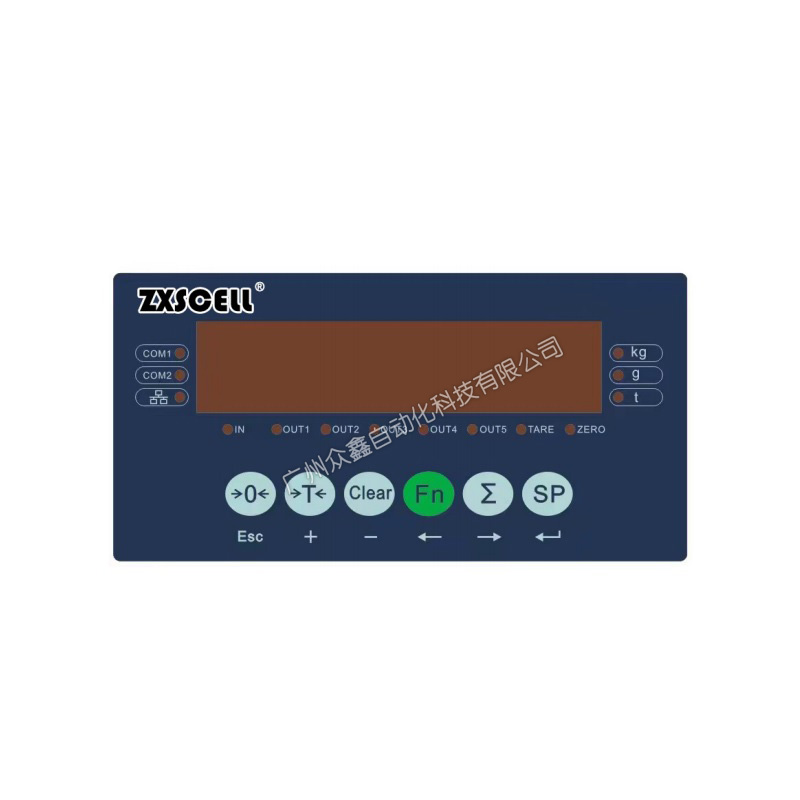

三、WT稱重顯示控制器產品圖片

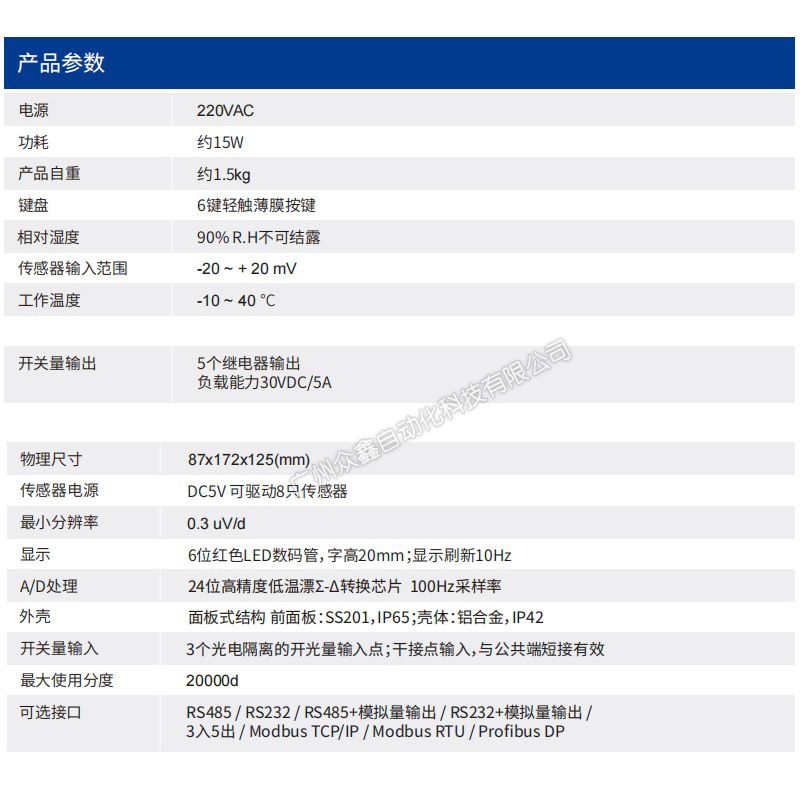

四、WT稱重顯示控制器技術參數
