一、WTD11稱重變送模塊產品介紹

產品品牌：美國中克塞爾 ZXSCELL

產品系列：WTD11

產品類型：高精度稱重變送模塊

產品特點：

（1）可通過網絡設備連接，實現遠程參數配置與儀表狀態監控

（2）I/O口邏輯可編程（適配三菱PLC編程軟件）

（3）不銹鋼外殼，尺寸小巧，工業感強

（4）配置接口豐富，多種組合的選配接口

（5）標準版配置：RS485+RS485/RS232（固定）

（6）免砝碼標定，開機logo可編輯，儀表I/O口測試及串口測試功能

（7）打印內容可選，打印票據頭尾信息可編輯

（8）適用于鋰電池、化工、飼料、混凝土攪拌、瀝青混合設備、冶金高爐及轉爐等

二、WTD11稱重變送模塊功能應用

1、RS-232點對點串行通訊

連續輸出或命令輸出格式

提供全兼容協議可供用戶快速升級

支持遠程清零及皮重操作

ESD抗靜電接口保護

2、RS-485多點式串行通訊

波特率2400~115200bps之間可選

通訊響應時間小于5ms

作為從站支持主站的數據采集

支持MODBUS RTU從站協議

3、模擬量輸出接口

支持多種模擬量輸出，0~10V，0~5V，4~20mA，0~20mA多種輸出格式。

16位模擬量輸出精度：1/32,767

重量作為模擬量輸出無需加載即可在面板上調整模擬量

4、稱重計量

重量顯示精度：1/1,000,000。

藍牙通訊，接口豐富，多種組合接口。

免砝碼標定，打印內容可選。

儀表I/O口測試及串口測試功能。

儀表可連接手機APP監測狀態和配置參數。

5、10/100M工業以太網接口

通過交換機接入上位PC或PLC

RJ-45標準接口，含網絡狀態指示

通訊速率10/100M，從站數據不限

簡單易用的TCP\UDP協議及控件

支持動/靜態網絡系統

6、上下限位報警輸出

鍵盤可設定上下限位報警值

報警點通過內置繼電器干觸點輸出

罐體稱量中支持補料功能

部分型號只支持3個報警點

7、預置點模式定量稱重應用

鍵盤最多可以設置4個預置點值，部分型號只支持3個預置點，具體取決硬件的選擇

預置點值通過內置繼電器干觸點輸出

預置點狀態表現為預置值與顯示值（毛重或凈重）絕對值的比較結果

8、多物料串行定量稱重配料并聯網

支持定值加料或定值放料控制

鍵盤可預設定四個目標重量值

繼電器自動控制對應的閥門

加放料精度自動修正

輸入輸出控制接口功能可人工設定

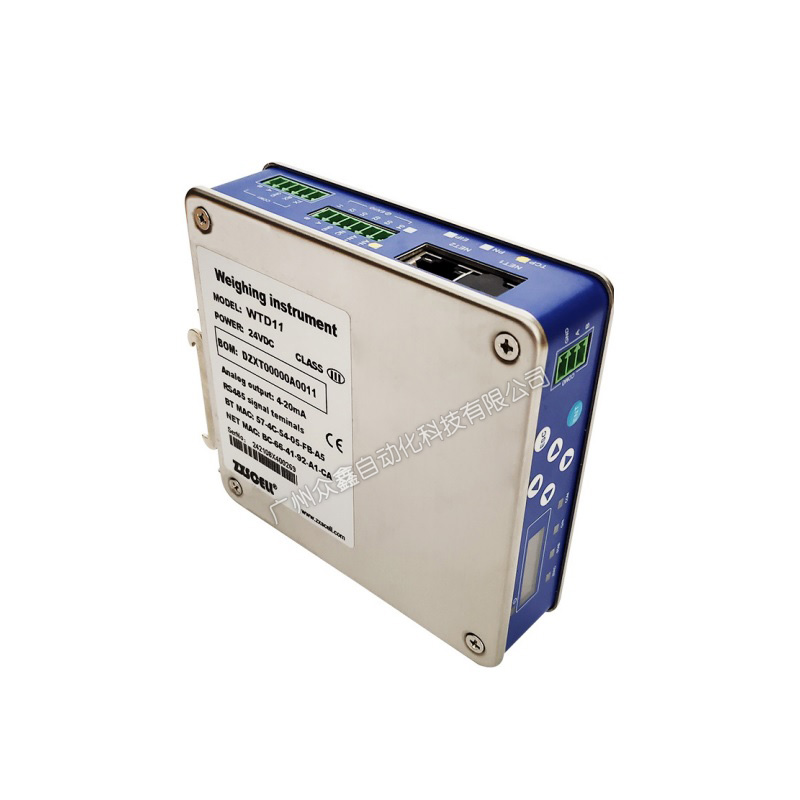

三、WTD11稱重變送模塊產品圖片

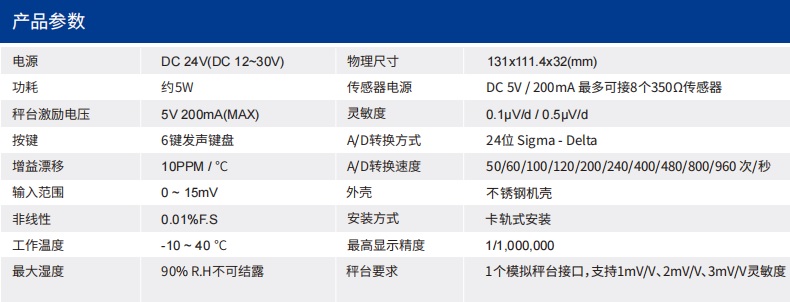

四、WTD11稱重變送模塊技術參數
