一、WTP48稱重顯示控制器產品介紹

產品品牌：美國中克塞爾 ZXSCELL

產品系列：WTP48

產品類型：稱重顯示控制器

產品特點：

（1）32位高速單片機平臺，高精度24位模數轉換器

（2）可實現與PC、PLC、DCS等設備的實時現場總線通訊

（3）鋁合金嵌入式外殼

（4）雙排顯示，6路繼電器輸出、4路輸入

（5）可選配以太網接口，支持MODBUS TCP協議(M)

（6）可選配模擬量輸出接口

（7）適合各種工業環境進行高精度重量采集

（8）廣泛應用于冶金、化工、建材、涂料、糧食與飼料等行業

二、WTP48稱重顯示控制器功能應用

1、RS-232點對點串行通訊

連續輸出或命令輸出格式

提供全兼容協議可供用戶快速升級

支持遠程清零及皮重操作

ESD抗靜電接口保護

2、RS-485多點式串行通訊

波特率2400~115200bps之間可選

通訊響應時間小于5ms

作為從站支持主站的數據采集

支持MODBUS RTU從站協議

3、模擬量輸出接口

支持多種模擬量輸出，0~10V，0~5V，4~20mA，0~20mA多種輸出格式。

16位模擬量輸出精度：1/32,767

重量作為模擬量輸出無需加載即可在面板上調整模擬量

4、稱重計量

重量顯示精度：1/10000。

24BIT Σ-Δ 型A/D轉換，最大A/D脈沖數：1,000,000。

支持上位機通訊置零、去皮、配料啟動和停止等一系列操作。

5、10/100M工業以太網接口

通過交換機接入上位PC或PLC

RJ-45標準接口，含網絡狀態指示

通訊速率10/100M，從站數據不限

簡單易用的TCP\UDP協議及控件

支持動/靜態網絡系統

6、上下限位報警輸出

鍵盤可設定上下限位報警值

報警點通過內置繼電器干觸點輸出

罐體稱量中支持補料功能

部分型號只支持3個報警點

7、預置點模式定量稱重應用

鍵盤最多可以設置4個預置點值，部分型號只支持3個預置點，具體取決硬件的選擇

預置點值通過內置繼電器干觸點輸出

預置點狀態表現為預置值與顯示值（毛重或凈重）絕對值的比較結果

8、多物料串行定量稱重配料并聯網

支持定值加料或定值放料控制

可預設訂四個目標重量值

人工可繼電器輸出模式（最多13種）

繼電器自動控制對應的閥門

實際加料重量超差時，自動啟動點動加料

輸入輸出控制接口功能可人工設定

配料次數累計功能，實際配料重量上位機讀取功能

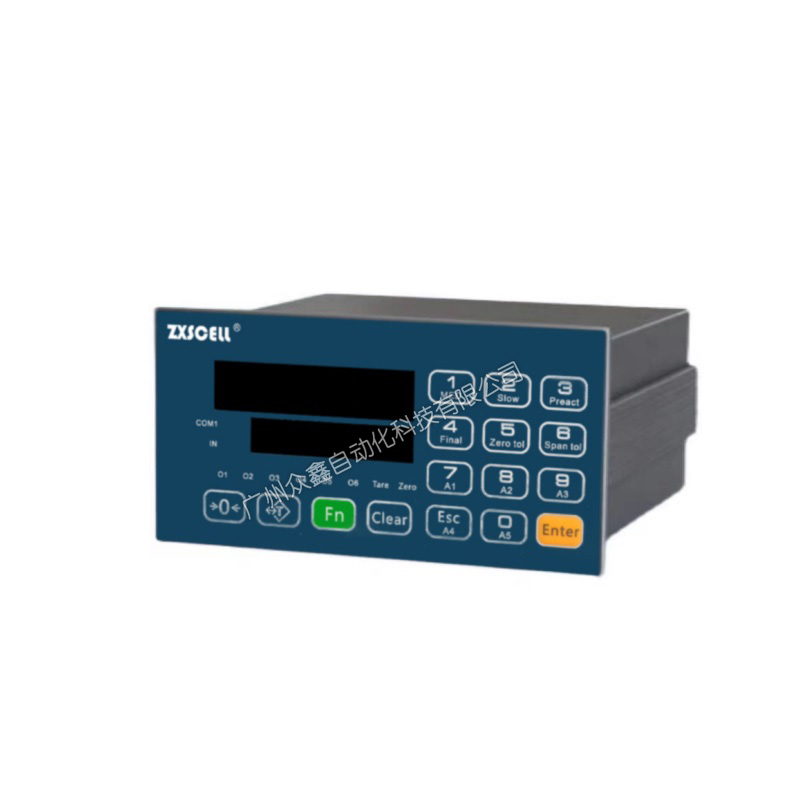

三、WTP48稱重顯示控制器產品圖片

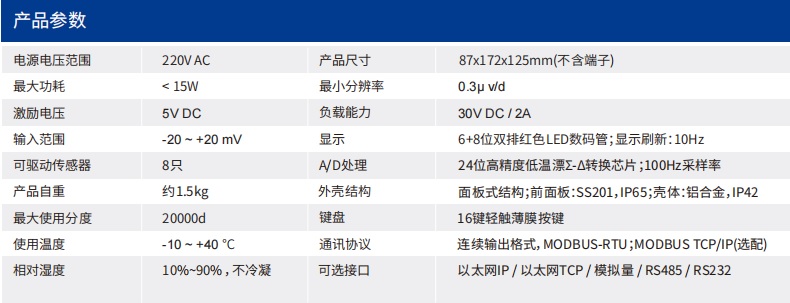

四、WTP48稱重顯示控制器技術參數
