一、WTD48稱重顯示控制變送模塊產品介紹

產品品牌：美國中克塞爾 ZXSCELL

產品系列：WTD48

產品類型：稱重顯示控制變送模塊

產品特點：

（1）卡軌安裝小巧型稱重變送模塊，支持校秤、 清零、 去皮等操作；

（2）支持預置點輸出控制及延遲保持功能，便于客戶根據項目進行系統集成控制；

（3）OLEO顯示， 中文操作界面，顯示可加密關閉，適用于所有電阻應變式稱重傳感器；

（4）全面板數字標定，過程簡單，方便直觀；

（5）數字濾波功能，自動零位跟蹤功能，上電自動清零功能；

（6）雙向隔離串行口功能，具有RS485, 方便與上位機通訊；

（7）可通過串行口標定稱重顯示器（串口標定開關打開）；

（8）多方式選配接口功能： PROFIBUS總線、模擬量輸出、 網口、 串行口；

（9）適用于儲料罐和反應釜等，混凝土、 瀝青、 飼料、 冶金、 化工等行業配料過程控制使用。

二、WTD48稱重顯示控制變送模塊功能應用

1、RS-232點對點串行通訊

連續輸出或命令輸出格式

提供全兼容協議可供用戶快速升級

支持遠程清零及皮重操作

ESD抗靜電接口保護

2、RS-485多點式串行通訊

波特率2400~115200bps之間可選

通訊響應時間小于5ms

作為從站支持主站的數據采集

支持MODBUS RTU從站協議

3、模擬量輸出接口

支持多種模擬量輸出，0~10V，0~5V，4~20mA，0~20mA多種輸出格式。

16位模擬量輸出精度：1/32,767

重量作為模擬量輸出無需加載即可在面板上調整模擬量

4、稱重計量

重量顯示精度：1/1,000,000。

藍牙通訊，接口豐富，多種組合接口。

免砝碼標定，打印內容可選。

儀表I/O口測試及串口測試功能。

儀表可連接手機APP監測狀態和配置參數。

5、10/100M工業以太網接口

通過交換機接入上位PC或PLC

RJ-45標準接口，含網絡狀態指示

通訊速率10/100M，從站數據不限

簡單易用的TCP\UDP協議及控件

支持動/靜態網絡系統

6、上下限位報警輸出

鍵盤可設定上下限位報警值

報警點通過內置繼電器干觸點輸出

罐體稱量中支持補料功能

部分型號只支持3個報警點

7、預置點模式定量稱重應用

鍵盤最多可以設置4個預置點值，部分型號只支持3個預置點，具體取決硬件的選擇

預置點值通過內置繼電器干觸點輸出

預置點狀態表現為預置值與顯示值（毛重或凈重）絕對值的比較結果

8、多物料串行定量稱重配料并聯網

支持定值加料或定值放料控制

鍵盤可預設定四個目標重量值

繼電器自動控制對應的閥門

加放料精度自動修正

輸入輸出控制接口功能可人工設定

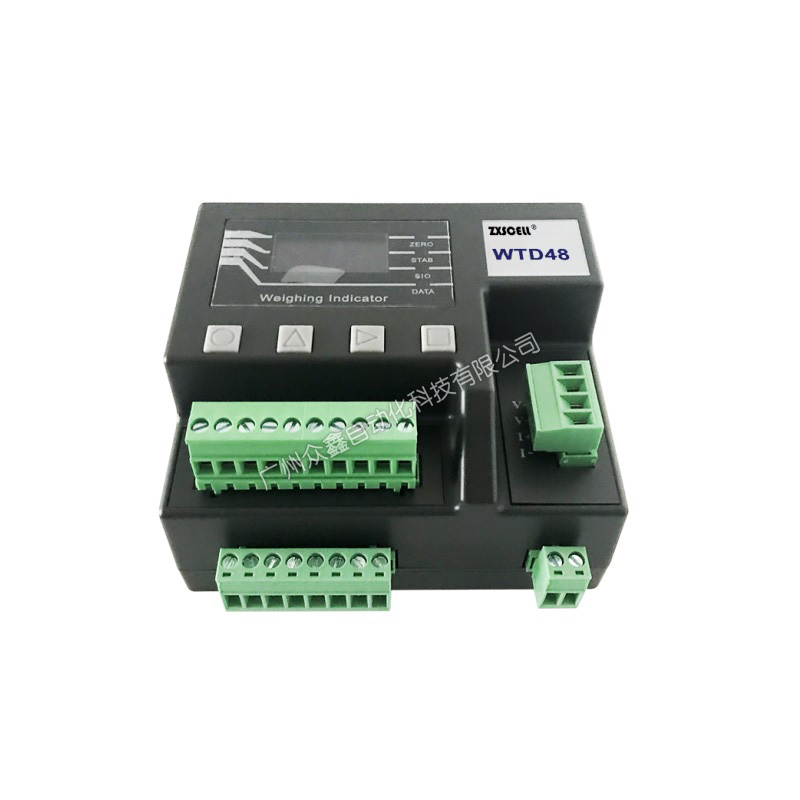

三、WTD48稱重顯示控制變送模塊產品圖片

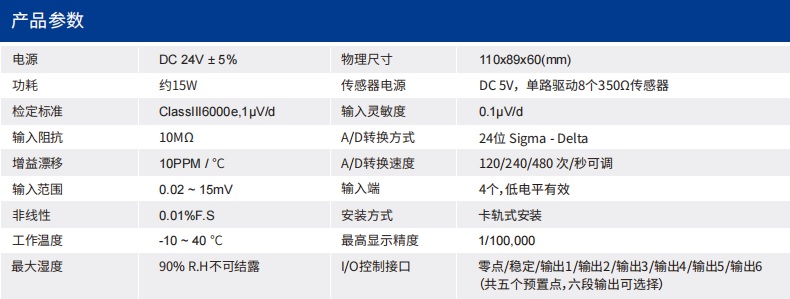

四、WTD48稱重顯示控制變送模塊技術參數
