一、WTP21稱重顯示控制器產品介紹

產品品牌：美國中克塞爾 ZXSCELL

產品系列：WTP21

產品類型：稱重顯示控制器

產品特點：

（1）適用于所有電阻應變橋式稱重傳感器

（2）全面板數字標定，過程簡單，方便直觀

（3）數字濾波功能，自動零位跟蹤功能

（4）上電自動清零功能

（5）雙向隔離串行口功能，具有RS485、RS232方便與上位機通訊

（6）可通過遠程標定重量顯示器（遠程標定開關打開）

（7）具有PROFINET現場總線接口

（8）支持Ethernet IP通訊，能接入Ethernet IP網絡

（9）適用于混泥土攪拌及瀝青混合料設備、冶金及化工、飼料的重量控制等

二、WTP21稱重顯示控制器功能應用

1、RS-232點對點串行通訊

連續輸出或命令輸出格式

提供全兼容協議可供用戶快速升級

支持遠程清零及皮重操作

ESD抗靜電接口保護

2、RS-485多點式串行通訊

波特率2400~115200bps之間可選

通訊響應時間小于5ms

作為從站支持主站的數據采集

支持MODBUS RTU從站協議

3、模擬量輸出接口

支持多種模擬量輸出，0~10V，0~5V，4~20mA，0~20mA多種輸出格式。

16位模擬量輸出精度：1/32,767

重量作為模擬量輸出無需加載即可在面板上調整模擬量

4、稱重計量

重量顯示精度：100~1,000,000可選。

多種數據濾波可選，以滿足動/靜態不同應用的需求

鍵盤或遠程清零、皮重操作與標定

涵蓋峰和谷值保持

5、10/100M工業以太網接口

通過交換機接入上位PC或PLC

RJ-45標準接口，含網絡狀態指示

通訊速率10/100M，從站數據不限

簡單易用的TCP\UDP協議及控件

支持動/靜態網絡系統

6、上下限位報警輸出

鍵盤可設定上下限位報警值

報警點通過內置繼電器干觸點輸出

罐體稱量中支持補料功能

部分型號只支持3個報警點

7、預置點模式定量稱重應用

鍵盤最多可以設置4個預置點值，部分型號只支持3個預置點，具體取決硬件的選擇

預置點值通過內置繼電器干觸點輸出

預置點狀態表現為預置值與顯示值（毛重或凈重）絕對值的比較結果

8、多物料串行定量稱重配料并聯網

支持定值加料或定值放料控制

鍵盤可預設定四個目標重量值

繼電器自動控制對應的閥門

輸入輸出控制接口功能可人工設定

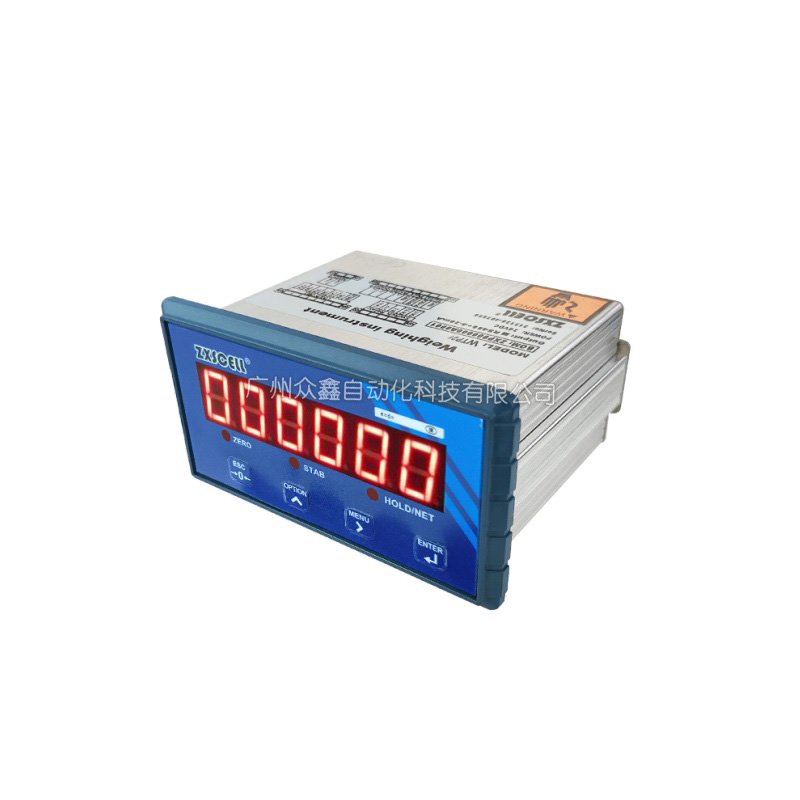

三、WTP21稱重顯示控制器產品圖片

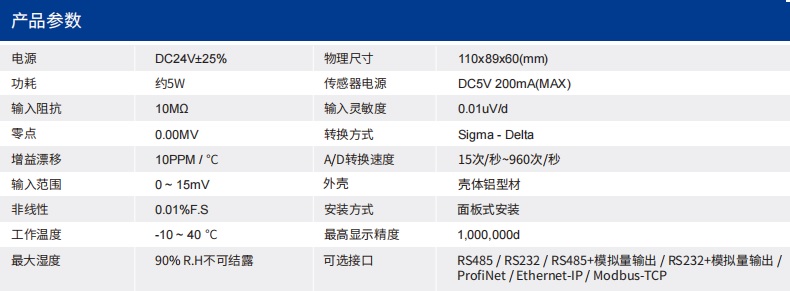

四、WTP21稱重顯示控制器技術參數
